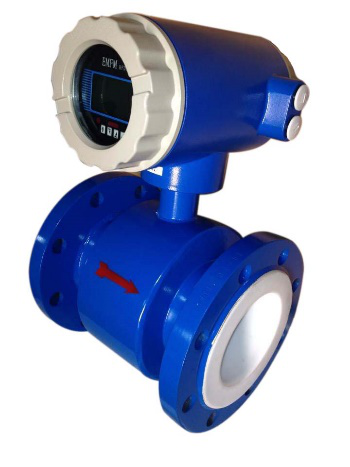

GOY50电磁流量计

概述

GOY50系列智能电磁流量计是一种电磁感应式流量仪表,它由传感器和智能信号转换器组成。它能测量各类导电液体的体积流量,所测量的介质包括酸、碱、盐等强腐蚀性液体和纸浆、泥浆、矿浆、废污水、海水及固液两相液体。该产品主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。



产品分类

GOY50系列智能电磁流量计由传感器和智能信号转换器组成,根据转换器与传感器的装配形式可分为一体式和分体式二种结构。

一体式 :  转换器与传感器直接装配成一个整体,不可分离。常用于环境状况较好的现场。

分体式 :  转换器通过一根专用电缆与传感器组成一台产品,传感器安装在现场,转换器安装在条件较好的场所。常用于环境状况较差的现场,如地井里,高温旁,人员不便到达的地方。



测量原理

工作原理是基于法拉第电磁感应定律。即:导电体在磁场中作切割磁场运动时,导体中产生感应电动势,其感应电动势UE

             UE=BDV

其中 UE:感应电压

  B:磁场强度

  D:导体的长度(管径)

  V:导体切割磁场速度(平均流速)

测量流量时,液体流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速(亦即体积流量)成正比的电压。其感应电压信号通过二个与液体直接接触的电极检出,并送至放大器,然后转换成标准信号输出。



功能特点

 精度高,稳定性好,不受被测液体温度、压力、密度、粘度和导电率变化的影响。

 传感器结构简单,无节流装置,不堵塞,适合各种含有固体颗粒、纤维、悬浮物的液体测量。

 接液材质可有多种选择,能用于各种腐蚀性液体测量。

 可水平、垂直、倾斜方式安装,只要保证测量管内充满液体和没气泡即可。

 测量范围宽,量程比1001,量程可修改。

 现场可零点校准,不影响测量精度。

 功耗低,小于7W

 现场液晶显示瞬时流量、累积流量、流量百分比、流体流速、故障报警。

 中文菜单,可按提示进行参数查看和修改,四个按键功能由软件随时设定,方便易学。

 故障自诊断,可实现空管判断报警、励磁故障报警、超量程报警、输出信号故障报警。

 可正向流量累积、反向流量累积、双向流量差累积。

 计量单位、小数点位自动转换。

 防爆等级高,防爆标志Exd(ia)iaqCT6

 多种信号输出备选 420mA01kHzHARTRS485等。

 可订制无衬型电磁流量计。

 一键恢复出厂参数设定。



技术参数

 传感器部分

  适用管径:DN15DN1000,其它口径为非标,可按用户要求订制。

  测量管内衬材质:F46(聚全氟乙丙烯、聚四氟乙烯),P0(聚稀烃),PUR(聚氨酯)

  电极材质:316LHc(哈氏合金c)、Hb(哈氏合金b)、Ti(钛)、Ta(钽)

  工作压力:DN15DN80口径:4.0MPa(标准)

DN100DN150口径:1.6MPa(标准)

DN200DN1000口径:1.0MPa(标准)

超过上述压力标准的为非标型,可按用户要求订制。

  流体温度:P0衬:-2080PUR衬:050

F46衬:-40130(宽温型)、130180(高温型)

  工艺连接法兰:本册法兰标准为GB/T91192000,也可按用户要求订制其它标准法兰。

  接地环材质:304321316HcTiCu

 转换器部分

  测量范围:流速0.110m/s,各口径流量=管横截面积×流速

  精度等级:0.3级、0.5级(流速≥0.5m/s),1.0级(流速<0.5m/s),2.0级(流速<0.2m/s

  导电率:>5μs/cm

  输出信号:420mADC,负载≤750Ω

01000Hz脉冲输出,有源24V,>10mA

RS485

HART

  工作电源:220VAC±10%50Hz±1Hz24VDC±10%

  功  耗:<7W

  防爆等级:Exd(ia)iaqCT6Exd(ia)iaqBT4

  外壳防护:一体式:IP65;分体式:传感器IP68、 转换器IP65

  环境温度:-2560(防爆型至50

  环境湿度:≤85%RH20时)

  电气接口尺寸:M20×1.51/2NPT(电缆外径Φ6Φ10
